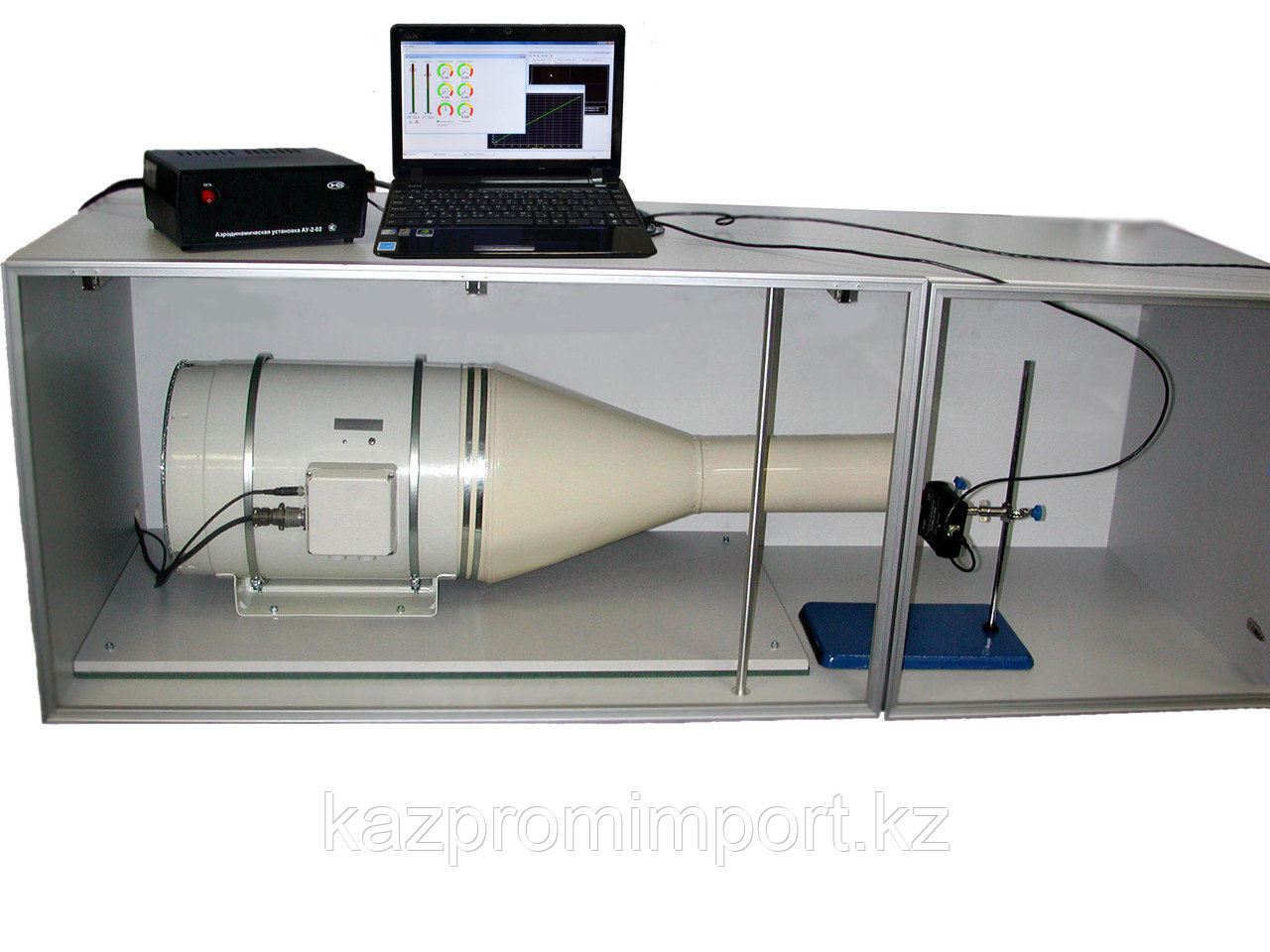

    Аэродинамическая установка АУ-02-2

    Аэродинамическая установка АУ-02-2

    • Услуга

    Цену уточняйте

    +77272497905
    тел
    • +77029277762
    • +77718898222
    • График работы
    • Адрес и контакты
    Описание

    Аэродинамическая установка АУ-2 предназначается для формирования скорости потока воздуха и используется для поверки и калибровки термоанемометров ТТМ-2 и подобных устройств измерения скорости потока воздуха.

    Описание аэродинамической установки АУ-2

    По принципу действия устройство основано на преобразовании угловой скорости вращения крыльчатки в поступательное движение воздушного потока. Передаточные параметры преобразования угловой скорости вращения крыльчатки в линейную скорость воздушного потока определяется на этапе калибровки. Угловую скорость вращения крыльчатки измеряют тахометрическим способом оптическим датчиком. Для получения установленной скорости воздушного потока производится расчет необходимой угловой скорости вращения крыльчатки по передаточному параметру установки. Далее крыльчатка раскручивается до необходимой угловой скорости.
    В аэродинамическую установку АУ-2 входит механический модуль и блок электронного управления. Механический модуль состоит из асинхронного двигателя, нескольких датчиков скорости вращения, крыльчатки, выравнивающей камеры, выходного сопла, станины, защитного кожуха. Воздух из окружающей среды затягивается крыльчаткой, проходит через выравнивающую камеру, где устраняется вращение и колебания воздушного потока, далее через выходное сопло выходит в окружающую среду. Зонд образцового анемометра необходимо поместить на расстоянии (3 - 5) см от края сопла приблизительно по центру. Установить скорость потока воздуха можно непосредственно в м/с из программного обеспечения для персонального компьютера. Достижение и поддержка установленной скорости потока воздуха осуществляется блоком электронного управления. Блок электронного управления производит расчёт необходимой скорости вращения асинхронного двигателя, измеряет и стабилизирует угловую скорость вращения крыльчатки, обеспечивая точность и стабильность скорости воздушного потока. Точное значение скорости потока определяется образцовым анемометром и отображается в программном обеспечении на персональном компьютере.

    Технические характеристики аэродинамической установки АУ-2

    Характеристики Значения
    Диапазон воспроизводимых скоростей, м/с от 0,1 до 30
    Пределы допускаемой абсолютной погрешность при измерении скорости (где V - скорость воздушного потока), м/с ± (0,02 + 0,02 V)
    Тип установки нагнетающий
    Диаметр выходного отверстия, мм 110
    Интерфейс связи с компьютером RS-232
    Напряжение питания переменного тока частотой (50 ± 1) Гц, В 220+22-33
    Потребляемая мощность, В·А, не более 1200
    Габаритные размеры, мм, не более:
    - механического модуля (без экранирующего кожуха) 1200×400×400
    - блока управления 240×240×100
    Масса, кг, не более:
    - механического модуля (без экранирующего кожуха) 25
    - блока управления 4
    Условия эксплуатации:
    - температура окружающей среды, °С от +15 до +25
    - относительная влажность воздуха при температуре до 35 °С (без конденсации влаги), % от 30 до 80
    - атмосферное давление, кПа (мм рт. ст.) 84 - 106,6 (630 - 800)
    - запылённость воздуха, мг/м3, не более 1000

    Комплект поставки аэродинамической установки АУ-2

    Наименование Количество
    Блок управления 1
    Механический модуль 1
    Защитный бокс 1
    Образцовый анемометр ТТМ-2-04 1
    Штатив 1
    Кабель сетевой 220 В 1
    Кабель для подключения к компьютеру 10 м 1
    Кабель силовой 1,5 м 1
    Кабель связи с датчиками температуры и оборотов 1,5 м 2
    Кабель связи с анемометром 1,5 м 1
    Паспорт 1
    Руководство по эксплуатации 1
    Методика поверки 1
    CD с программным обеспечением 1
    Свидетельство о поверке установки АУ-2 1
    Свидетельство о калибровке образцового анемометра 1

    Внешний вид передней панели блока электронного управления установки АУ-2

    Внешний вид передней панели блока электронного управления установки АУ-2
    1 - кнопка «Сеть»

    Внешний вид задней панели блока электронного управления установки АУ-2

    Внешний вид задней панели блока электронного управления установки АУ-2
    1 - разъём управления двигателем; 2 - разъём питания; 3 - разъём датчика температуры; 4 - разъём датчика скорости вращения; 5 - разъём связи с термоанемометром; 6 - разъём связи с компьютером; 7 - радиатор охлаждения

    Распайка кабеля для подключения установки АУ-2 к компьютеру

    Распайка кабеля для подключения установки АУ-2 к компьютеру

    Распайка кабелей датчиков оборотов и температуры для АУ-2

    Распайка кабелей датчиков оборотов и температуры для АУ-2

    Распайка силового кабеля для АУ-2

    Распайка силового кабеля для АУ-2
