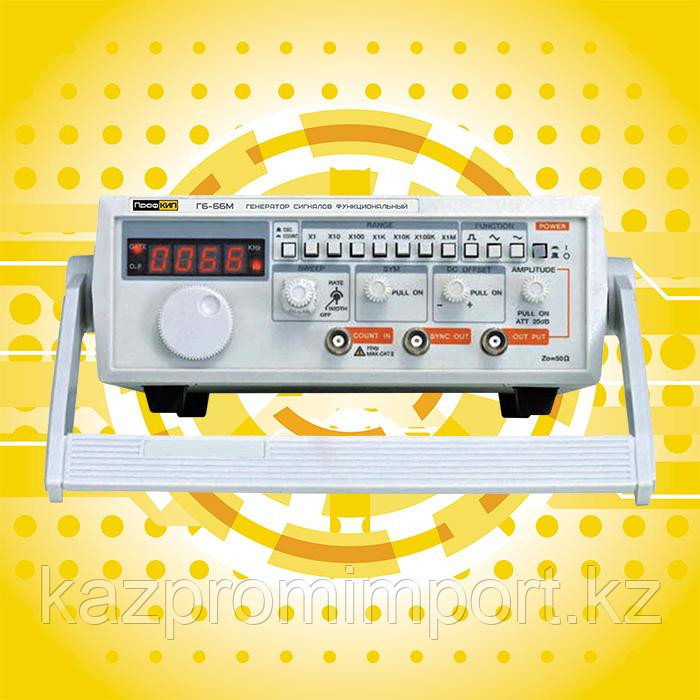

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-66М
Генераторсигналов специальной формы ПРОФКИП Г6-66М - это функциональный свип-генератор -наиболее универсальный источник сигнала, который можно использовать какфункциональный генератор, импульсный генератор или генератор качающейсячастоты. В виду этого генератор имеет большое количество применений и ваналоговой, и в цифровой электронике при разработке, производстве, обслуживаниии в образовательных целях. Прибор имеет генератор управляемый напряжением (VCG)который может производить синусоидальный сигнал, треугольный сигнал или меандрв диапазоне частот от 0.02 Гц до 2 MГц. Генератор сигналов специальной формыПРОФКИП Г6-66М имеет функцию плавно регулируемого постоянного смещения, котораяпозволяет подавать сигнал непосредственно в схемы даже при наличии постоянногоуровня. Наличие у генератора сигналов специальной формы ПРОФКИП Г6-66М функцииизменения симметрии сигнала, позволяет получить на выходе прибора прямоугольныйимпульсный сигнал, пилообразный сигнал или искаженный синусоидальный сигнал сизменяемой относительной длительностью импульса или параметрами формы сигнала.Это позволяет охватить полностью весь звуковой диапазон от 20 Гц до 20 кГц.Частота отклика любого активного или пассивного устройства может бытьопределена до частоты 2 MГц.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫПРОФКИП Г6-66М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙФОРМЫ ПРОФКИП Г6-66М
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Частота |
0.02 Гц … 2 МГц (7 диапазонов) |
|
Изменение частоты |
в каждом диапазоне возможность регулировки частоты 100:1 |
|
Выходной сигнал |
синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
|
Точность установки частоты |
1 Гц ± значение младшего разряда ± погрешность задающего генератора |
|
Стабильность частоты |
±0.1% в течении 20 минут |
|
Выход управления частотой напряжением (VCF) |
частота выходного сигнала может быть установлена подачей на входVCF постоянного напряжения 0 В … -10 В Частотная модуляция (максимальное входное напряжение): -13 В |
|
Регулировка симметрии |
1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
|
Постоянное смещение |
плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
|
|
Характеристики прямоугольного синала |
регулируемая амплитуда |
|
Длительность фронта /спада |
< 100 нс при максимальной амплитуде |
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
|
|
Отклонения от синусоиды |
< 2% от 10 Гц до 100 кГц |
|
Нестабильность амплитуды |
< ±3 дБ при 2 МГц и максимальной амплитуде |
|
ТРЕУГОЛЬНЫЙ СИГНАЛ |
|
|
Нелинейность |
менее 1% при 100 кГц |
|
СВИП-ГЕНЕРАТОР |
|
|
Характеристика изменения частоты |
линейная |
|
Период |
регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц) |
|
Диапазон изменения частоты |
регулируемый от 10:1 до 1000:1 |
|
ВЫХОДНОЙ СИГНАЛ |
|
|
Амплитуда |
1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом) |
|
Аттенюатор |
фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ |
|
Импеданс |
50 Ом ±5% |
|
ЧАСТОТОМЕР |
|
|
Дисплей |
4-разрядный |
|
Диапазон измеряемой частоты |
10 Гц … 2 МГц |
|
Точность |
0.01% ±1 значение младшего разряда |
|
Чувствительность |
50 мВ |
|
Максимальное входное напряжение |
амплитуда 70 В |
|
Входное сопротивление |
1 МОМ |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИП Г6-66М
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ ПРОФКИПГ6-66М
ПРОФКИП Г6-66М генератор сигналов специальной формы
