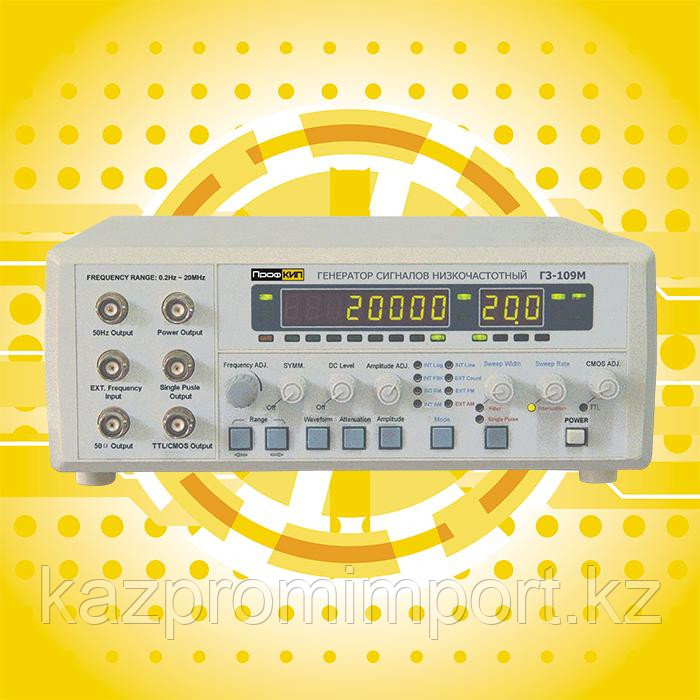

    ПРОФКИП Г3-109М генератор сигналов низкочастотный

    ПРОФКИП Г3-109М генератор сигналов низкочастотный

    • Под заказ

    Цену уточняйте

    +7 (708) 234-78-93
    • +7 (700) 180-08-87
      Call-центр
    • График работы
    • Адрес и контакты
    Описание

    НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-109М

    Генератор сигналов ПРОФКИП Г3-109М позволяетполучать стабильные сигналы с малыми искажениями в диапазоне частоты до 10 МГц.Типичные применения включают проверку аппаратуры звукового и ультразвуковогодиапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генераторсигналов ПРОФКИП Г3-109М выдает многообразные формы сигналов: синусоида,треугольная, прямоугольная, пилообразная, импульс и имеет встроенныйчастотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансныхчастот звуковых излучателей, фильтров и прочих устройств. Для визуальногоконтроля к генератору может быть подключен осциллограф. Встроенный частотомерможет быть использован для измерения частоты внешнего сигнала до 100 МГц.



    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГОПРОФКИП Г3-109М

    ▪ Частотный диапазон: 0.2 Гц … 10 МГц
    ▪ Форма сигнала: синус, треугольник, пила, прямоугольник,импульс, ТТЛ и КМОП
    ▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМи т.д.
    ▪ Плавная регулировка смещения, симметрии, амплитуды
    ▪ Встроенный частотомер до 100 МГц для внутренних (5разрядов) и внешних (8 разрядов) сигналов
    ▪ Высокая надежность: наработка на отказ > 1000 часов
    ▪ Полная защита выходной цепи
    ▪ Индикация амплитуды: среднеквадратичной уровень,пиковое значение
    ▪ Интерфейс: RS-323 или RS-485 (опционально)



    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА СИГНАЛОВНИЗКОЧАСТОТНОГО ПРОФКИП Г3-109М

    ПАРАМЕТРЫ

    ЗНАЧЕНИЯ

    Полоса частот выходных сигналов

    0.2 Гц … 10 МГц

    Форма сигналов

    Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.

    Выходное сопротивление

    50 Ом ±10%

    Амплитуда выходного сигнала

    10 Впик-пик ±10% (50 Ом)

    20 Впик-пик ±10% (1 МОм)

    Ступенчатый аттенюатор

    0 дБ /20 дБ /40 дБ /60 дБ

    Смещение постоянной составляющей

    -5 В … +5 В ±10% (50 Ом)

    -10 В … +10 В (1 МОм)

    Симметрия

    20% … 80%

    СИНУСОИДАЛЬНАЯ ВОЛНА

    Коэффициент искажения

    10 Гц … 100 кГц ≤ 0.8%

    ТРЕУГОЛЬНАЯ ВОЛНА

    Линейность

    90%

    ПРЯМОУГОЛЬНЫЙ СИГНАЛ

    Длительность фронта /спада

    20 нс

    TTL (ТТЛ) выход

    Уровень

    низкий ≤ 0.8 В

    высокий ≥ 1.8 В

    CMOP (КМОП) выход

    Уровень

    3 Впик-пик … 15 Впик-пик (регулируемый)

    VCF (внешний контроль частоты напряжением) (опционально)

    Входное напряжение

    0 В … 2 В

    Входной импеданс

    100 кОм ±10%

    КАЧАНИЕ ЧАСТОТЫ

    Режим свипирования

    линейное /логарифмическое

    Ширина развертки

    ≥ 1 полному частотному диапазону

    Скорость свипирования

    10 мс … 5 с ±10%

    АМПЛИТУДНАЯ МОДУЛЯЦИЯ

    Несущая частота

    100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)

    Период входного сигнала

     10 мс … 5 с

    Глубина

    0% … 100%

    Частота модулирующего сигнала

    1 кГц

    Импеданс входа для внешней АМ

    100 кОм ±10%

    Входная чувствительность

    0 В … 2 В

    ЧАСТОТНАЯ МОДУЛЯЦИЯ

    Девиация

    0% … 5%

    Частота модулирующего сигнала

    1 кГц

    Импеданс входа для внешней АМ

    100 кОм ±10%

    Входная чувствительность

    0 В … 2 В

    ЧАСТОТОМЕР

    Дисплей

    5 разрядов (внутренний)

    8 разрядом (внешний)

    Частотный диапазон

    0.2 Гц … 10 МГц

    0.2 Гц … 100 МГц (внешн)

    Входной импеданс

    500 кОм /30 пФ

    Опорный генератор

    10 МГц

    Точность

    точность опорного генератора ± единица

    Входной аттенюатор

    -20 дБ

    Стабильность опорного генератора

    5 х 10-5 /день

    ВЫХОД 50 Гц (опционально)

    Форма сигнала

    синусоидальная

    Выходная частота

    50 Гц

    ВЫХОД мощного сигнала

    Выходная мощность

     10 Вт (нагрузка 4 Ом)

    Форма сигнала

    Синусоидальная

    Выходная частота

    10 Гц … 40 кГц



    ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-109М

    ▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц±2 Гц /60 Гц ±2 Гц
    ▪ Габаритные размеры: 240х80х220 мм
    ▪ Вес: 1.75 кг



    КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИПГ3-109М

    ▪ Генератор сигналов низкочастотный ПРОФКИП Г3-109М
    ▪ Кабель BNC
    ▪ Кабель с двумя зажимами
    ▪ Кабель питания
    ▪ Руководство по эксплуатации



    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГОПРОФКИП Г3-109М

    ▪ Согласующая нагрузка 50 Ом
    ▪ Выходной разъем «50 Hz Output» сигнала 50 Гц
    ▪ Выходной разъем мощного сигнала «Power Output»
    ▪ Интерфейс RS-232
    ▪ Интерфейс RS-485
