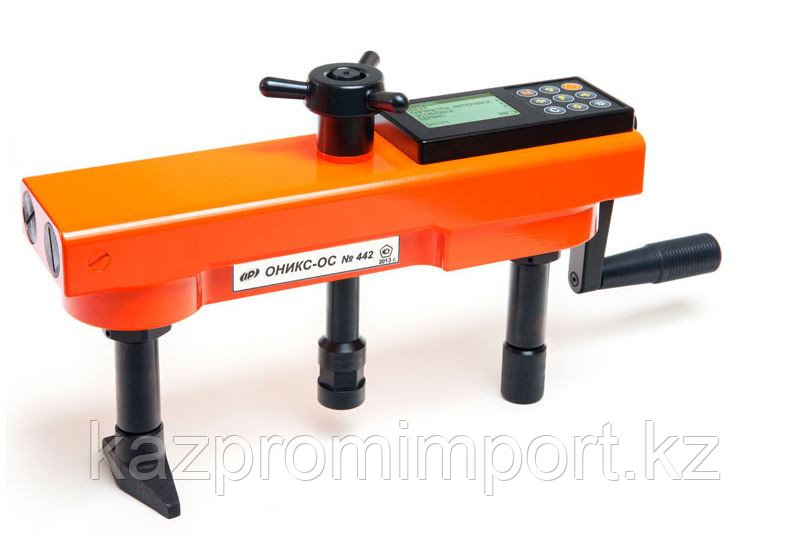

Измеритель прочности бетона (отрыв) ОНИКС-ОС

Назначение

• Определение прочности бетона методом отрыва со скалыванием и методом отрыва стальных дисков по ГОСТ 22690 на объектах строительства и при обследовании зданий, сооружений и конструкций
• Уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9
• Использование (со специальными приспособлениями) для определения прочности сцепления кирпича и камней в кладке стен, измерение силы вырыва анкерных устройств, болтов и дюбелей, адгезии покрытий, испытания различных образцов,...

Преимущества и варианты исполнения

• В ОНИКС-ОС впервые применены технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
• Впервые создана компактная конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект без перекосов, регулировок и проскальзываний (патент)
• Удобный штурвал для быстрого создания предварительного натяжения анкера (до 5 кН) при установке на объект контроля
• Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
• Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
• Приборы имеют встроенные электронику, аккумулятор и зарядное устройство
• Для заказа доступны два варианта исполнения прибора:
•  – ОНИКС-ОС "5" - с диапазоном нагрузок до 50 кН, рассчитан на испытания бетонов прочностью до 100 МПа;
•  – ОНИКС-ОС "10" - с диапазоном нагрузок до 100 кН, рассчитан на испытания бетонов прочностью до 150 МПа.
• Для работы с высокопрочными бетонами конструкция прибора существенно переработана, в ней используется патентованное решение: диапазон нагрузок 100 кН создают два приводных гидроцилиндра с редуктором и два силовых опорных цилиндра
• Возможна комплектация приборов расточными устройствами двух видов для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера:
•  – механическим с твердосплавным режущим элементом
•  – с высокооборотным электроприводом и алмазным режущим элементом

Основные функции

• Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
• Автоматическая фиксация усилия вырыва
• Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
• Установка градуировочных характеристик для испытания новых материалов
• Архивация 800 протоколов испытаний в реальном времени
• Программируемое автоматическое отключение прибора при перерывах в работе
• Русский и английский язык меню и текстовых сообщений
• Разъем USB для работы с компьютером и заряда аккумуляторов
• Специализированная сервисная компьютерная программа

Технические характеристики

Состав базового комплекта ОНИКС-ОС

• Прибор, существует 2 версии:
•  – Версия 1 - ОС "5" - рабочая нагрузка до 50 кН
•  – Версия 2 - ОС "10" - рабочая нагрузка до 100 кН
• Комплект анкеров ø16x35/30 и ø16x48/38
• Расточное устройство механическое
• Кондуктор угла сверления
• Рожковый ключ
• Аккумуляторы, блок питания USB
• Сервисная программа на CD, кабель USB
• Руководство по эксплуатации
• Свидетельство о Госповерке

Дополнительная комплектация

• Расточное устройство с электроприводом (новинка!)
• Кожаный кофр
• Резервные анкера, сегменты, анкера ø24x48
