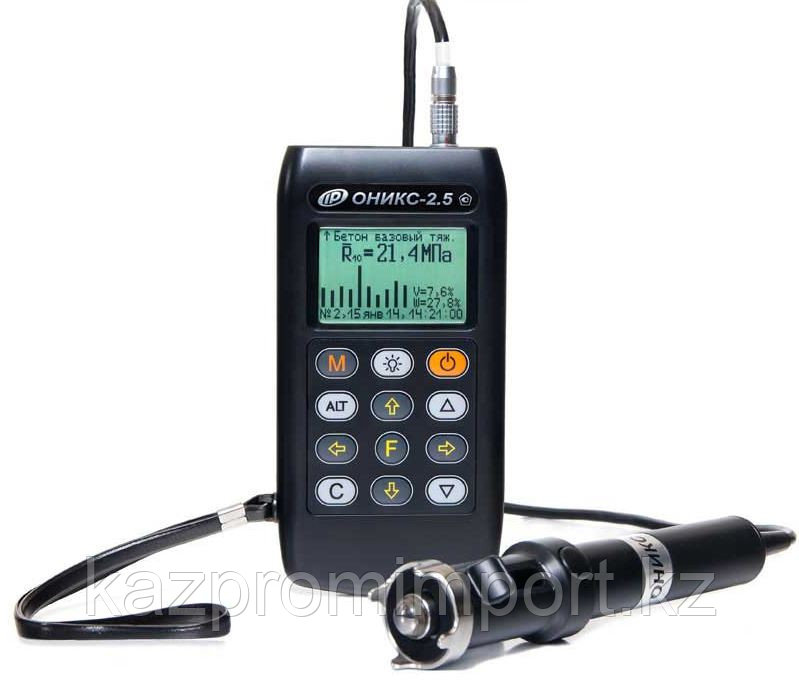

Электронный склерометр (измеритель прочности бетона) ОНИКС-2.5
Назначение
- Склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, класса и однородности лёгкого, тяжелого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и др. строительных материалов
- Дополнительно приборы ОНИКС-2.5 позволяют измерять плотность композитных материалов (опция)
Преимущества и варианты исполнения
- Двухпараметрический метод измерений в сочетании с адаптивной фильтрацией сигналов обеспечивают повышенную точность (патент)
- Самый легкий, компактный и эргономичный датчик-склерометр (патент)
- Широкий динамический диапазон и низкий уровень помех измерительного тракта
- Пространственная и температурная компенсация погрешностей измерений
- Выпускается целая серия приборов, отличающихся исполнением электронного блока и конструкцией склерометра
Варианты исполнения электронного блока:
- – ОНИКС-2.5 Версия 1 - со встроенным пирометром для измерения температуры поверхности
- – ОНИКС-2.5 Версия 2 - без встроенного пирометра
Варианты исполнения датчика-склерометра:
- – без букв - универсальное (диапазон прочностей 1...100 МПа)
- – ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа)
- – ВБ - для высокомарочных бетонов (диапазон 3...150 МПа)
- USB-интерфейс, встроенное зарядное устройство
- Разъем фирмы LEMO (изображен на фото, опция)
Внимание! В стандартном исполнении используется разъем РШ2Н-1-1
Особенности склерометра
- Легкий и удобный взвод и спуск ударника, производимые одной рукой
- Высокие скорость (до 15 ударов в минуту) и точность нанесения ударов
- Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз)
- Малогабаритный корпус из "теплого", прочного и легкого полиамида
- Полированный твердосплавный индентор фирмы "Сандвик" 3-х типоразмеров
- Повышенная энергия удара, отсутствие поршневого эффекта
- Устойчивость к внешним воздействиям и засорениям
- Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С
- Наиболее устойчивая и удобная 4-точечная периметральная опора
Основные функции
- Измерение параметров электрического импульса склерометра с фильтрацией и интеллектуальной обработкой сигналов (одиночных и серий до 15 ударов) и пересчёта их в прочность по заданным градуировочным зависимостям
- 60 градуировочных характеристик учитывающих возраст и способ твердения бетона с функцией их оперативного уточнения посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. 9)
- Ввод пользователем градуировок новых материалов и названий объектов измерений
- Вычисление класса бетона по ГОСТ 18105
- Архивация сигналов, результатов и условий измерений (номер, вид, материал и температура объекта, дата, время,...)
- USB интерфейс связи с ПК и специализированная сервисная компьютерная программа
Технические характеристики
Диапазоны измерения прочности, МПа
|
1...100, 1...30(ЛБ), 3...150(ВБ)*
|
Пределы основной относительной погрешности измерения прочности, %
|
±8
|
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10С в пределах рабочего диапазона, %
|
±1,5
|
Энергия удара, Дж
|
0,12
|
Разрешение экрана
|
128х64
|
Память результатов
|
14600
|
Габаритные размеры, мм, не более:
|
|
- электронного блока
|
151x81x32
|
- склерометра
|
Ø30x165
|
Масса, кг, не более:
|
|
- электронного блока
|
0,15
|
- склерометра
|
0,16
|
* - исполнение ВБ временно поверяется до 100 МПа
Состав базового комплекта ОНИКС-2.5
- Электронный блок с чехлом, существует 2 версии:
- – Версия 1 - со встроенным пирометром (датчиком температуры поверхности бетона)
- – Версия 2 - без встроенного пирометра
- Датчик-склерометр, существует 3 исполнения датчика:
- – без букв - универсальное (диапазон прочностей 1...100 МПа)
- – ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа)
- – ВБ - для высокомарочных бетонов (диапазон прочностей 3...150 МПа)
- Мера прочности
- Аккумуляторы, блок питания USB
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
- Сумка
- Свидетельство о Госповерке
Дополнительная комплектация
- Абразивный камень для зачистки бетона
- Для поверяющих организаций по заказу поставляется ОНИКС-2Э - эталонный измерительный комплекс, предназначенный для поверки приборов ОНИКС-2 (внесен в Госреестр СИ под №49203-12)
- Разъем фирмы LEMO
ОНИКС-2.5 версия 1 |
|
|
ОНИКС-2.5ВБ версия 1 |
|
|
ОНИКС-2.5ЛБ версия 1 |
|
|
ОНИКС-2.5 версия 2 |
|
|
ОНИКС-2.5ВБ версия 2 |
|
|
ОНИКС-2.5ЛБ версия 2 |
