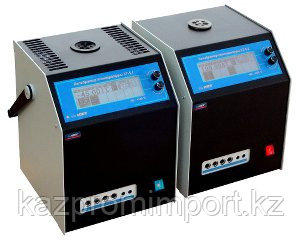

    Калибраторы температуры серии КТ-5 (-45...+500°С)

    Калибраторы температуры серии КТ-5 (-45...+500°С)

    • Под заказ
    • Оптом и в розницу

    Цену уточняйте

    +77001800887
    Call Center
    • +77082347893
      Перекись водорода, глицерин
    • +77272253647
      Офис
    • График работы
    • Адрес и контакты
    Описание

    Калибраторы температуры серии КТ-5 предназначены для воспроизведения температуры в диапазонах -45...+500°С. КТ-5 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. Выпускаются две модификации калибратора КТ-5: КТ-5.1 с диапазоном воспроизводимых температур -45...+160°С, КТ-5.2 с диапазоном воспроизводимых температур +40...+500°С.

    Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

    В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка (КТ-5.1). Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка сделана на термоэлектрических элементах Пельтье.

    В калибраторах КТ-5 предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического блока и теплоизолирующей пробки. Максимальное количество отверстий во вставке – 6, максимальный диаметр отверстий – 13 мм.

    Программное обеспечение КТ-5

    Установка температур поддержания (уставок) и режимы работы задаются либо при помощи двух ручек управления, либо с компьютера (программное обеспечение входит в комплект поставки). Калибраторы температуры КТ-5 имеют шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01С. После выхода калибратора на уставку результаты измерений прецизионного измерителя, начинают отображаться на дисплее. В зависимости от выбранного режима после прохождения всех фиксированных уставок, КТ-5 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны на компьютер для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-5 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске термостата отображаются на его дисплее.

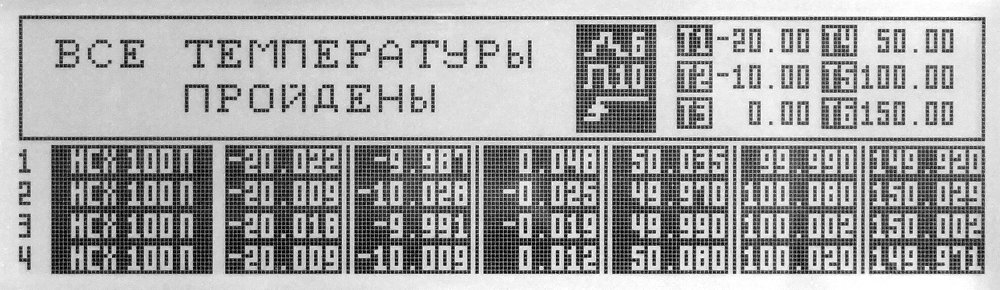

    Дисплей КТ-5.1 после прохождения всех фиксированных уставок


    Комплект поставки:

    • калибратор температуры КТ-5 (вставка КТВ-1.1) - 1 шт;
    • компакт-диск с программным обеспечением - 1 шт;
    • руководство по эксплуатации - 1 экз;
    • кабель связи прибора с ПК через интерфейс RS-232С - 1 шт;
    • шнур для подключения ТС МИТШ-1.2 - 1 шт;
    • шнур для подключения ТП МИТШ-2.2.1 - 1 шт;
    • шнур для измерения силы тока МИТШ-5.1 - 1 шт;
    • сетевой шнур - 1 шт.


    Технические характеристики.

    Модель

    КТ-5.1 КТ-5.2

    Диапазон воспроизводимых темпе­ратур, °С *

    -45...+160 +40...+500

    Допускаемая по­грешность воспроизведения темпера­туры,°С

    ± 0.04 ± (0.03+0.0001•t)

    Нестабильность поддержания температуры за 30 ми­нут, °С

    ±0.005 ± (0.005+0.00003•t)

    Разность воспроизводимых температур в отверстиях од­ного диаметра, °С

    ±0.01 ± (0.01+0.00003•t)

    Рабочая зона от дна отверстий, мм

    0...60

    Неоднородность температурного поля по высоте ра­бочей зоны, °С

    ± (0.03+0.0003•|t|) ± (0.03+0.0003•t)

    Дис­крет­ность задания температуры регулирования, °С

    0.01

    Разрешающая способность, °С

    0.001

    Время выхода на заданную температуру, мин

    120

    Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм

    4.5, 5.5, 2×6.5, 8.5, 10.5

    Глубина отверстий в блоке, мм

    160


    Характеристики прецизионного измерителя

    Количество каналов измерений

    4

    Ток питания ТС, мА

    0.2

    Диапазон измеряемого сопротивления, Ом

    0.01...1500

    Пределы допускаемой основной погрешности, Ом

    ±(0.0005+10-5•R)

    Диапазон измеряемого напряжения, мВ

    -300...+300

    Пределы допускаемой основной погрешности, мВ

    ±(0.001+10-4•|U|)

    Диапазон измеряемой силы тока, мА

    -30...+30

    Пределы допускаемой основной погрешности, мА

    ±(0.0001+2•10-4•|I|)

    Встроенные блоки питания – напряжение / количество

    24±2В / 2

    Режимы измерений

    Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)

    НСХ ТС

    10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000

    ИСХ ТС

    4×МТШ-90

    НСХ ТП

    E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3

    ТСПУ (ТСМУ)

    0...5мА, 4...20мА, 0...20мА


    Условия эксплуатации

    напряжение питающей сети, В

    220±22

    нестабильность питающей сети, В

    ±4.4

    частота питающей сети, Гц

    50±1

    температура окружающей среды, °С

    +10...+35

    относительная влажность, %

    10...80

    атмосферное давление, кПа

    84...106.7

    Потребляемая от сети мощность, Вт

    400

    Размеры, мм

    260 x 320 x 270

    Масса, кг

    10 8.5
