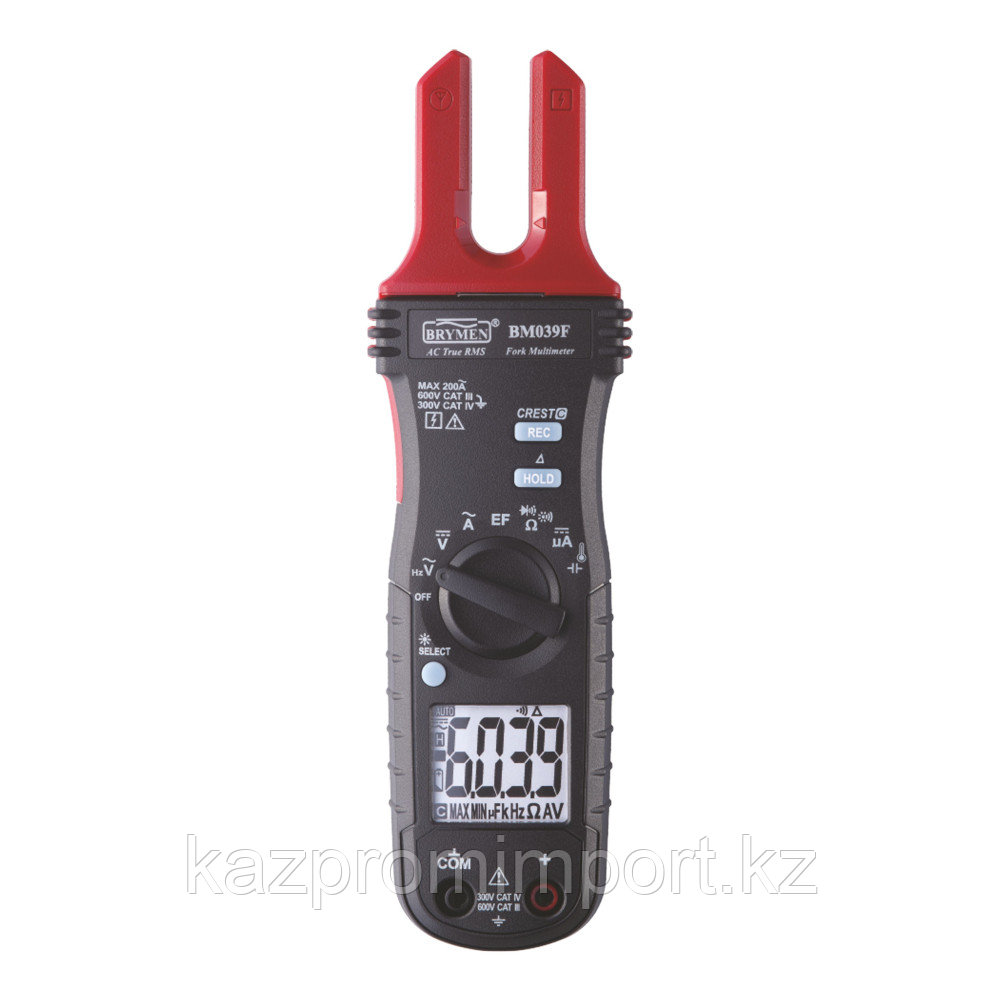

Токоизмерительные клещи BM039F

Параметр

Значение

Постоянное/переменное напряжения (с ФНЧ)

600 В

Постоянная сила тока (мкА)

2000 мкА

Переменная сила тока

200 А

Сопротивление

До 6000 кОм

Прозвон

15 мс

Испытание диода

Есть

Ёмкость

До 2500 мкФ

Температура

-40°С – 400°С

Бесконтактный указатель напряжения

Есть

Частота аналоговых сигналов

5,00 Гц – 999,9 Гц

Постоянное напряжение

Диапазон

Погрешность

600,0 В

1% + 5 е.м.р.

Импеданс входа: 10 МОм, 100 пФ

Переменное напряжение (с ФНЧ)

Диапазон

Погрешность

Полоса частот 50 Гц / 60 Гц

600,0 В

1,5% + 5 е.м.р.

Импеданс входа: 10 МОм, 100 пФ

Постоянная сила тока (мкА)

Диапазон

Погрешность

Напряжение нагрузки

200,0 мкА, 2000 мкА

2,0% + 5 е.м.р.

3,5 мВ/мкА

Переменная сила тока (вилочный датчик)

Диапазон

Погрешность¹⁾

50/60 Гц

60,00 А²⁾, 200,0 А

2,0% + 5 е.м.р.

45 Гц – 400 Гц

60,00 А²⁾, 200,0 А

3,0% + 5 е.м.р.

¹⁾Погрешность от наведённого тока соседних проводников: не более 0,08А/А

²⁾Минимальное измеряемое значение диапазона 60,00 А равно 0,10 А

Сопротивление

Диапазон

Погрешность

600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6000 кОм

1,0% + 5 е.м.р.

Напряжение холостого хода: 1,2 В

Прозвон

Порог срабатывания сигнала: От 0 Ом до 480 Ом

Время отклика сигнала: примерно 15 мс

Испытание диода

Диапазон

Погрешность

Испытательная сила тока

Напряжение холостого хода

3,000 В

1,5% + 5 е.м.р.

0,3 мА

До 3,5 В

Ёмкость

Диапазон

Погрешность¹⁾

200,0 мкФ, 2500 мкФ

2,0% + 4 е.м.р.

¹⁾Погрешности указаны для плёночных конденсаторов или лучше

Температура

Диапазон

Погрешность¹⁾²⁾

-40,0 °С – 99,9 °С, 100 °С – 400 °С

1,0% + 1 °С

-40,0 °F – 211,8 °F, 212 °F – 752 °F

1,0% + 2 °F

¹⁾Погрешность действительна при равных температурах окружающей среды и мультиметра (изотермическая стадия) для верной компенсации напряжения контакта. Для значительных изменений температуры окружающей среды подождите достаточное время для уравнивания температур. Для изменения выше 5 °С это время может занимать до одного часа.

²⁾Диапазоны и погрешности термопары типа K не учтены

Частота аналоговых сигналов

Диапазон режима

Чувствительность¹⁾ (СКЗ синусоиды)

Диапазон

600 В

50 В

5,00 Гц – 999,9 Гц

Погрешность: 1% + 5 е.м.р.

¹⁾Смещение напряжения постоянного тока не более 50% от СКЗ синусоиды

Бесконтактный указатель напряжения

Графическая индикация

Высокая чувствительность

Низкая чувствительность

Напряжение

―

10 В (2 В – 20 В)

40 В (10 В – 70 В)

――

20 В (4 В – 40 В)

80 В (20 В – 140 В)

―――

40 В (8 В – 70 В)

160 В (40 В – 280 В)

――――

80 В (16 В – 140 В)

320 В (80 В – 560 В)

―――――

160 В (40 В – 600 В)

500 В (160 В – 600 В)

Индикация: Сегменты дисплея и звуковой сигнал пропорциональный величине напряженности электрического поля

Частота обнаружения: 50/60 Гц

Антенна: сверху, в левой половине вилочного датчика

Контактный указатель напряжения: Для более точной индикации проводов под напряжением в задаче различения фазного и нулевого проводника, используйте контактный указатель, подключая один из щупов ко входу COM.

Параметр

Значение

Дисплей

3-⅚ разряда, максимальная индикация 6000

Скорость обновления

5 раза в секунду

Рабочая температура

0 °С – 40 °С

Относительная влажность

Не более 80% при температурах до 31 °С, линейно снижается до 50% при температуре 40 °С

Высота над уровнем моря

Не более 2000 м

Температура хранения

-20 ° - 60 °C, до 80% ОВ (батарея извлечена)

Температурный коэффициент

Номинально 0,1 х (погрешность режима) / °С при температурах (0 °С – 18 °С или 28 °С – 0 °С), если не указано иначе

Измерение

True RMS (истинное СКЗ)

Степень загрязнения

2

Безопасность:

Сертифицировано по стандартам IEC/EN/CSA_C22.2_No./UL:

61010-1 Изд. 3.0, 61010-2-032 Изд. 3.0, 61010-2-033 Изд. 1.0 и 61010-031 Изд 2.0 для категорий перенапряжения CAT III 600 В и CAT IV 300 В

Защита от импульсов напряжения

6 кВ (импульс 1,2/50 мкс)

ЭМС

Соответствует требованиям EN61326-1:2013

Для функции измерения переменной силы тока в радиочастотном поле напряженностью 1 В/м и частотой 87 МГц:

Полная погрешность = Погрешность режима + 40 е.м.р.

Для функций измерения постоянной силы тока и сопротивления в радиочастотном поле напряженностью 1 В/м:

Полная погрешность = Погрешность режима + 25 е.м.р.

Для прочих функций в радиочастотном поле напряженностью 3 В/м:

Полная погрешность = Погрешность режима + 20 е.м.р.

Защита

Сила тока: 200 А СКЗ частотой не более 400 Гц

Напряжение: 920 В СКЗ, 660 В DC

Прочие функции: 600 В СКЗ

Низкий заряд

Ниже 2,85 В для функций измерения ёмкости и частоты

Ниже 2,5 В для прочих функци

Источник питания

1,5 В х 2 тип ААА

Потребляемая мощность

4 мА

Потребляемая мощность без использования

5 мкА

Автоматическое отключение

Через 32 минут без использования

Габариты

193 х 57 х 32 мм

Вес

158 г

Разрыв вилочного датчика

12 мм
