Проверка технического состояния устройств РПН.
ПКР-2 предназначен для разборной проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.
Снятие круговых диаграмм резисторных и реакторных устройств РПН.
Для снятия круговых диаграмм прибор комплектуется специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.
Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Снятие осциллограммы переключения контактора резисторных устройств РПН.
Осциллографирование процесса переключения позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Проверка устройства РПН в статическом режиме.
Проверка при вращении вала привода рукояткой в замедленном темпе с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и в значениях напряжений и токов.
Автоматическая самонастройка к устройству РПН.
Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
Эргономичные щупы или кабель с зажимами типа "крокодил".
Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно). Без контактных щупов подключение к устройству возможно посредством зажимов "крокодил" у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.
Хранение, передача и анализ результатов измерений.
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.
Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их в компьютер.
Поэтому управление прибором возможно и при помощи персонального компьютера. Это позволит снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.
Высокий уровень безопасности при эксплуатации.
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.
| № | Наименование, Индекс | Применение | Фото | Количество |
| 1 |
Измерительный блок ПКР-2 СКБ035.00.00.000 |
Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК. |  |
1 |
| 2 |
Кабель измерительный с соединителем и контактными зажимами |
Используется: 1) Разборный метод диагностики. Для подключения к контактам устройства РПН трансформатора внутри бака. 2) Безразборный метод диагностики (метод DRM). Для подключения к вводам трансформаторов до 220 кВ включительно. |  |
3 |
| 3 | Датчик углового перемещения ДП22 СКБ035.26.00.000 | Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации). |  |
1 |
| 4 | Струбцина СКБ035.30.00.000 | Для фиксирования датчика ДП22 на приводе устройства РПН. |  |
1 |
| 5 | Ручка СКБ028.25.00.000 | Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации. |  |
1 |
| 6 | Кабель сетевой СКБ018.09.00.0000 | Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.). |  |
1 |
| 7 | Провод заземления СКБ010.01.00.000 | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.). |  |
1 |
| 8 | Ось №10 совместно со втулкой СКБ035.25.00.000 | Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация". | 1 | |
| 9 | Предохранитель ВП2Б-1В-2А | Для защиты источника питания. |  |
2 |
| 10 | Сумка СКБ126.06.00.000 | Для переноски кабелей и комплектующих. |  |
1 |
| Параметр | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |

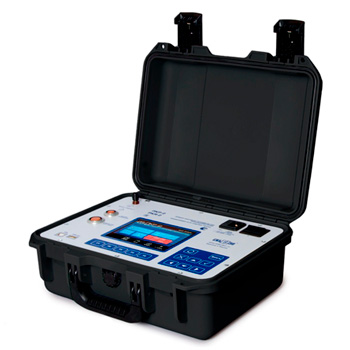

Прибор контроля устройств РПН трансформаторов ПКР-2
