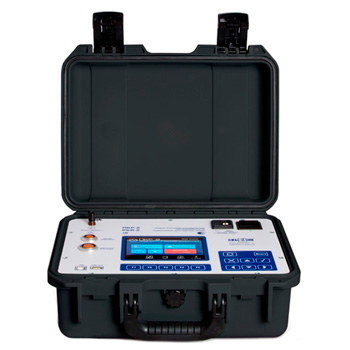

Прибор контроля устройств РПН трансформаторов ПКР-2М
влево

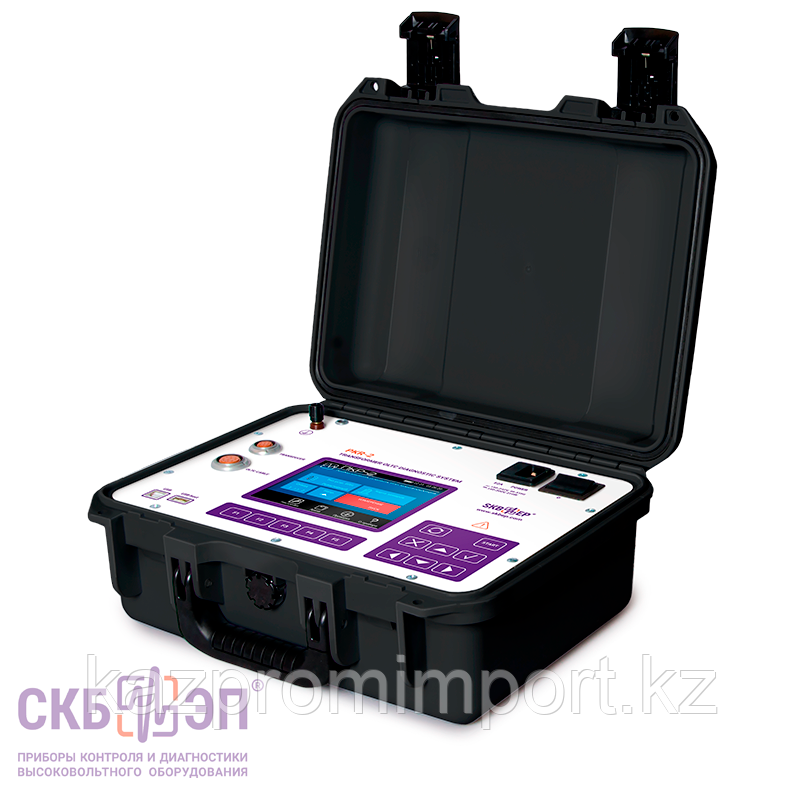

  • Прибор контроля устройств РПН трансформаторов ПКР-2М, фото 2
  • Прибор контроля устройств РПН трансформаторов ПКР-2М, фото 3
  • Прибор контроля устройств РПН трансформаторов ПКР-2М, фото 4
  • Прибор контроля устройств РПН трансформаторов ПКР-2М, фото 5
  • Прибор контроля устройств РПН трансформаторов ПКР-2М, фото 6
вправо

Прибор контроля устройств РПН трансформаторов ПКР-2М

  • Под заказ
clockОтправка с 23 октября 2024

Цену уточняйте

+7 (700) 180-08-87
Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Описание

Описание прибора контроля устройств РПН трансформаторов ПКР-2M:

Проверка технического состояния устройств РПН.

ПКР-2 предназначен для разборной проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.

Режим безразборной проверки устройств РПН (метод DRM).

"Безразборная проверка устройств РПН" позволяет проводить экспресс-диагностику технического состояния устройств РПН без вскрытия бака или демонтажа устройства РПН. Данная проверка позволяет получать диаграммы переключения контактора для широкого круга переключающих устройств (кроме реакторного типа), на основании полученных диаграмм проводить оценку состояния устройств РПН, что дает основания указывать на характер дефекта, и обоснование решений по вопросам связанным с ремонтом данных устройств.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

Использование режима "безразборной проверки", основанного на методе DRM - не требует:

  • Вскрытие бака или люка исправного/неисправного устройства РПН и слива масла;
  • Дополнительных денежных средств и трудозатрат на проведение диагностики устройств РПН;
  • Подключение дополнительных элементов или знание сопротивлений токоограничивающих резисторов проверяемого устройства, т.к. все подстройки к конкретному устройству РПН выполняются в приборе автоматически.

Снятие круговых диаграмм резисторных и реакторных устройств РПН.

Для снятия круговых диаграмм прибор комплектуется специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.

Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Снятие осциллограммы переключения контактора резисторных устройств РПН.

Осциллографирование процесса переключения позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда", и пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Проверка устройства РПН в статическом режиме.

Проверка при вращении вала привода рукояткой в замедленном темпе с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и в значениях напряжений и токов.

Автоматическая самонастройка к устройству РПН.

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.

Эргономичные щупы или кабель с зажимами типа "крокодил".

Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно). Без контактных щупов подключение к устройству возможно посредством зажимов "крокодил" у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.

Хранение, передача и анализ результатов измерений.

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.

Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их в компьютер.

Поэтому управление прибором возможно и при помощи персонального компьютера. Это позволит снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Высокий уровень безопасности при эксплуатации.

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.



Комплект поставки ПКР-2M

Наименование, Индекс Применение Фото Количество
1

Измерительный блок ПКР-2М
СКБ035.00.00.000

Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК. 1
2

Кабель измерительный в комплекте с соединителем
СКБ035.34.00.000
СКБ035.34.00.000-01
СКБ035.34.00.000-02
СКБ035.39.00.000

Длина измерительного кабеля с соединителем - 8 м., длина каждого кабеля с зажимом - 1,5 м.

Используется при разборном методе диагностики для подключения к контактам устройства РПН трансформатора внутри бака, а также при безразборном методе диагностики (DRM-тест) для подключения к вводам трансформаторов до 220 кВ включительно.

Для подключения к вводам трансформаторов свыше 220 кВ и автотрансформаторам необходимо заказать другой тип кабелей с зажимами - СКБ035.28.00.000, которые подключаются к соединителю СКБ035.39.00.000.

3
3 Кабель закорачивания СКБ035.31.00.000

Для использования метода DRM (безразборной диагностики устройств РПН) необходим кабель закорачивания.

Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм.

Для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.

1
4 Датчик углового перемещения ДП22 СКБ035.26.00.000 Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую ось). 1
5 Струбцина
СКБ035.30.00.000
Для фиксирования датчика ДП22 на приводе устройства РПН. 1
6 Ручка
СКБ028.25.00.000
Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации. 1
7 Ось №10 совместно со втулкой
СКБ035.25.00.000
СКБ028.25.01.008
В стандартную комплектацию прибора включена Ось №10 для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно с втулкой. Для остальных приводов оси смотрите во вкладке Дополнительная комплектация. 1
8 Кабель сетевой СКБ018.09.00.0000 Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС/ Длина 2 м. 1
9 Провод заземления
СКБ010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 2 м. 1
10 Предохранитель
ВП2Б-1В-2А
Для защиты источника питания. 2
11 Сумка
СКБ126.06.00.000
Для переноски кабелей и комплектующих.

Технические характеристики прибора контроля устройств РПН трансформаторов ПКР-2M:

Параметр Значение
Диапазон измерений интервалов времени, с 0,01 ÷ 1200
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с ±(3+tx)×10-4
Разрешающая способность измерения временных интервалов, мс ±0,1
Диапазон измерений угловых перемещений, град. 2 ÷ 360
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. ±0,56
Диапазон измерений силы постоянного тока, А 1 ÷ 4
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % ±2
Диапазон измерений электрического напряжения постоянного тока, В 1 ÷ 20
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % ±5
Диапазон измерений электрического сопротивления постоянному току, Ом 1 ÷ 20
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % ±5
Частота дискретизации измерения сопротивления на канал, кГц 10 ±0,1
Максимальное время регистрации (снятие круговой диаграммы), мин. 20
Максимальное время регистрации (осциллографирование), мин. 20
Количество каналов связи с компьютером, шт 2 (USB, USB host)
Потребляемая мощность в режиме ожидания пуска не более, Вт 15
Потребляемая мощность в режиме измерений не более, Вт 210
Степень защиты прибора в рабочем положении IP20
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 5,1
Габаритные размеры, мм 360×290×165
Гарантия на прибор 36 месяцев с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3
