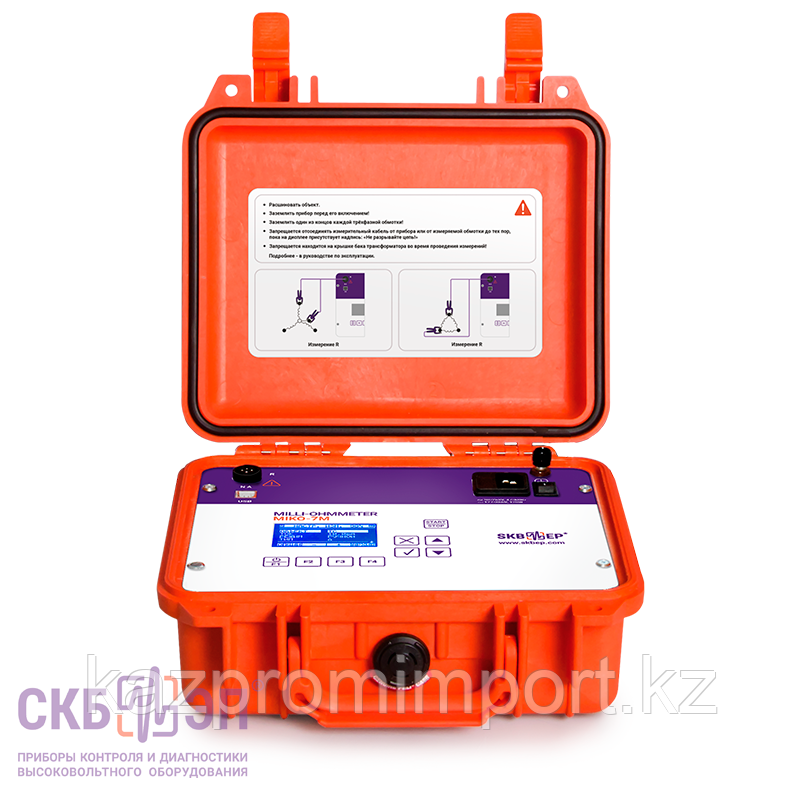

Миллиомметр МИКО-7М(А) предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 2 kΩ на токе 10 А:
В МИКО-7М(А) реализованы специализированные режимы измерения для различных конфигураций 5 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор), учитывающие их специфические особенности. Наличие данной функции позволяет систематизировать результаты измерений, а также обеспечить комфортную работу с архивом.
Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.
В зависимости от типа объекта можно выбрать специальный режим измерения. Например, для резистивного объекта:
Для индуктивного объекта Пользователь может также выбрать один из двух режимов:
В режиме АВТО реализован запатентованный автоматический способ измерения, который гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки. Кроме того, использование данного режима в процессе измерения позволяет приборам выдать максимально высокий измерительный ток, который обеспечивает гарантируемое насыщение магнитной системы трансформатора.
МИКО-7М(А) соответствует требованиям безопасности IEC 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по IEC 61326-1.
Прибор имеет высокую степень защиты:
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-7М(А) реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
МИКО-7М(А) имеет встроенный архив до 200 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения - результаты представлены более систематизировано, что облегчает взаимодействие с архивом.
Полученные данные могут быть синхронизированы со специальным мобильным приложением или облаком посредством Bluetooth.
Мобильное приложение позволит вести и систематизировать базу замеров предприятия, предоставит дополнительные автоматические расчеты по измеренным данным, а также даст возможность управлять прибором удаленно.
В стандартную комплектацию прибора МИКО-7М(А) не включен ни один измерительный кабель, что позволяет Заказчику выбрать именно тот комплект, который ему будет действительно необходим.
Для выбора Пользователя и удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:
Миллиомметр МИКО-7М(А) имеет возможность питания от сети (~ 90-253 В, 47-63 Гц // = 127-354 В), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7М) и со встроенным аккумулятором (МИКО-7МА).
МИКО-7М(А) максимально прост в работе, а также имеет понятный интерфейс, что будет очень удобно пользователям.
Кроме того, диапазон температуры эксплуатации - от -20°С до + 55°С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.
| № | Наименование | Описание |
|---|---|---|
| 1 | Измерительный блок МИКО-7М или МИКО-7МА СКБ048.00.00.000 или СКБ048.00.00.000-01 |
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр. |
| 2 | Кабели измерительные (по заказу) | Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)"). |
| 3 | Кабель сетевой СКБ018.09.00.000 |
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг. |
| 4 | Провод заземления СКБ010.01.00.000 |
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2,24 м. Вес 0,08 кг. |
| 5 | Эквивалент нулевого сопротивления СКБ023.15.00.000 |
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |
| 6 | Шунт 75ШСМ М3, 75-0,5 | Проверка работоспособности. Величина 1 мОм ± 0,5%. |
| 7 | Предохранитель ВП2Б-1В-2А (2 шт.) | Для защиты источника питания. |
| 8 | Сумка для комплекта крепежных изделий СКБ126.06.02.000 |
| № | Наименование | Описание |
|---|---|---|
| 1 | Кабель измерительный СКБ041.18.00.000 |
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг. |
| 2 | Кабель измерительный СКБ041.22.00.000 |
Модификация кабеля СКБ041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу. Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. |
| 3 | Кабель измерительный СКБ041.26.00.000 |
Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,26 кг. |
| 4 | Кабель измерительный СКБ041.19.00.000 |
Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3 мм (2 шт.), а также зажимы типа "крокодил" с зевом 25 мм (2 шт.). Длина 3,0 м. Вес 0,5 кг. |
| 5 | Кабель измерительный для ТТ и ТН СКБ041.21.00.000 |
Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг. |
| 6 | Кабель измерительный 041.28.00.000 |
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м. |
| 7 | Удлинитель к измерительным кабелям СКБ031.20.00.000 |
Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм) и СКБ041.26.00.000 (зев до 103 мм). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг. |
| 8 | Переходник для образцовой катушки СКБ023.12.00.000 |
Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес 0,04 кг. |
| 9 | Сумка для кабелей и документации СКБ126.06.00.000 |
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7М (МИКО-7МА). |
| 10 | Штанга-манипулятор СКБ010.41.00.000 СКБ010.41.00.000-01 СКБ010.41.00.000-02 |
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100 А, при наличии качественного контакта. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг). |
| Параметр | Значение |
|---|---|
| Диапазон измерений | 1 μΩ ÷ 2 kΩ |
| Разрешающая способность | 0,1 μΩ |
| Точность | ±(0,1%+0,5 μΩ) |
| Диапазон измерительного тока | 0,01 ÷ 10 A |
| Количество цифр на выходе результата измерения | 5 |
| МИКО-7МА: Питание (встроенная батарея) | литий-ионная |
| МИКО-7МА: Время заряда аккумулятор | 3 ч |
| МИКО-7МА: Продолжительность непрерывной работы батареи | 8 ч |
| Встроенная память | до 200 измерений |
| Связь с ПК | USB кабель, Bluetooth |
| Дисплей | монохромный графический, 128 x 64 точек |
| Потребляемая мощность | 120 Вт |
| Выходная мощность | 60 Вт |
| Питание (сетевое напряжение) | ~ 90-253 В, 47-63 Гц = 127-354 В |
| Габариты | 270x250x130 мм |
| МИКО-7МА: Масса прибора | 4,0 кг |
| МИКО-7М: Масса прибора | 2,7 кг |
| Защита от окружающей среды | IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта) |
| Диапазон температуры при работе с прибором | от -20°C до +55°C |
| Гарантийный период | 3 года |
| Межповерочный период | 3 года |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | русский / английский |
