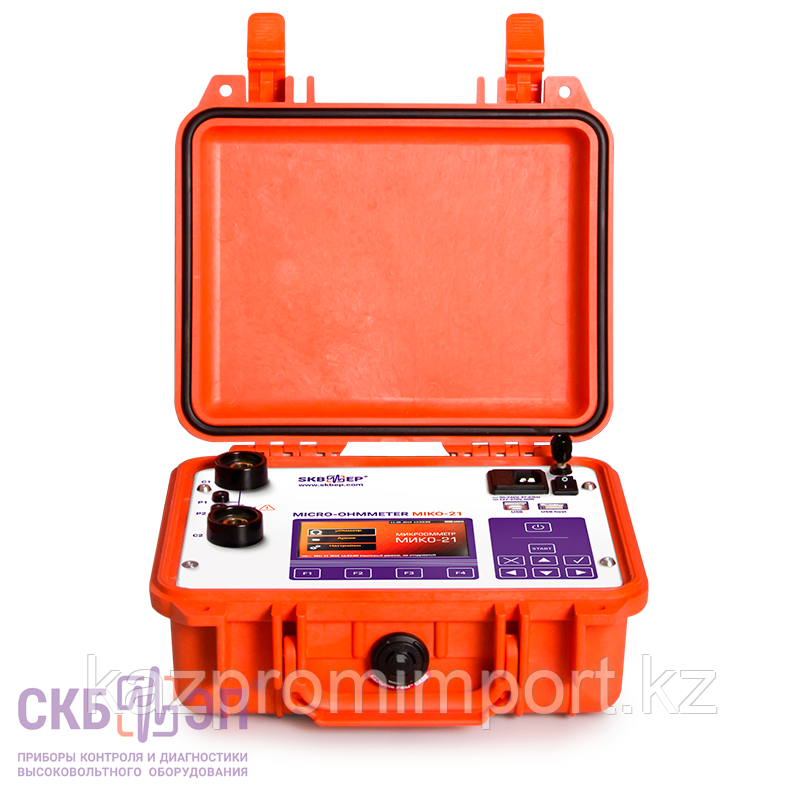

Современный микроомметр МИКО-21

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 0,1 μΩ ÷ 2 Ω с самой высокой точностью среди аналогов ±0,05%

МИКО-21 предназначен для высокоточных измерений электрического сопротивления постоянному току в диапазоне 0,1 μΩ ÷ 2 Ω:

• контактов высоковольтных выключателей всех типов и классов напряжений;
• контакторов, реле, шинопроводов, различных болтовых, сварочных, паяных соединений, обшивок летательных аппаратов и т. п.;
• элементов оборудования на открытых и закрытых распределительных устройствах в условиях больших электрических и магнитных полей;
• в научно-исследовательских лабораториях и цехах заводов.

МИКО-21 опережает аналогичные приборы, представленные на рынке, благодаря ряду функциональных и технических особенностей. Например, уникальные технические решения в МИКО-21 позволили достичь самую высокую точность измерения ±0,05% среди подобных микроомметров.

Регулируемая сила тока до 200 А

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями. Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50 А до тока его номинального значения.

Во многих зарубежных выключателях сила измерительного тока чаще всего ограничена конкретными значениями: 100 А и 200 А.

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

• Выбор из ряда установленных значений: 10 А, 50 А, 100 А и 200 А;
• Задание автоматического режима выбора силы тока;
• Выбор режима ручного задания измерительного тока в диапазоне от 1 до 200 А с шагом 1 А.

Специальные режимы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными трансформаторами тока (ТТ)

Только микроомметры производства компании СКБ ЭП позволяют измерять сопротивление контактов колонковых и баковых выключателей, используя раздельные автоматизированные режимы, которые оптимизированы для этих выключателей. Трансформаторы тока баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом и силой измерительного тока. Например, для масляного выключателя У-220-2000-25У1 время измерения сопротивления может достигать 30 с.

В микроомметре МИКО-21 реализовано три режима:

• Режим 1 предназначен для измерений сопротивления цепей без ТТ;
• Режим 2 предназначен для измерений сопротивления в цепях с ТТ с минимальным расходом энергии аккумулятора;
• Режим 3 предназначен для измерений сопротивления в цепях с ТТ при силе тока 100 А или 200 А (задается пользователем) без экономии энергии аккумулятора.

Специальные алгоритмы МИКО-21 с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

Четыре режима запуска процесса измерения электрического сопротивления

В приборе запрограммировано 4 способа запуска процесса измерения:

• Однократный - обычный запуск по команде пользователя и нажатию кнопки СТАРТ;
• AUTO однократная цепь - предназначен для автоматического однократного запуска измерения по факту замыкания измерительной цепи, активируется по нажатию кнопки СТАРТ;
• Периодический - предназначен для автоматического запуска измерений с задаваемым периодом после нажатия кнопки СТАРТ;
• AUTO Периодическая цепь - предназначен для автоматического периодического (непрерывного) запуска измерения по факту замыкания измерительной цепи, активируется по нажатию кнопки СТАРТ.

Встроенная база паспортных значений объектов

Прибор содержит встроенную базу данных, которая содержит паспорта высоковольтных выключателей с указанием максимально и/ или минимально допустимого значения переходного сопротивления контактов и паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Пользователь может добавлять/удалять/редактировать паспортные значения измеряемого объекта.

Автоматический сигнал о выходе результата измерений за допустимые границы

Прибор автоматически сопоставляет измеренное значение сопротивления с паспортным, и сигнализирует об этом Пользователю.

Данный механизм работает за счет встроенной базы паспортных значений, а также за счет возможности самостоятельно добавлять/удалять/редактировать паспортные данные измеряемого объекта.

Сенсорный дисплей, передача данных и управление прибором

МИКО-21 оснащён цветным графическим сенсорным дисплеем высокой яркости и интуитивно понятным интерфейсом, что облегчает взаимодействие с прибором.

Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, при этом данные можно скопировать напрямую в ПК через USB-host или на USB Flash.

Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

Автономность аккумулятора, малый вес и габариты

Аккумуляторное питание, малый вес и габариты обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха, а встроенная память на 2000 измерений значительно упрощает процесс диагностики и получения данных с территории подстанции в офис организации.

Вариативная комплектация прибора

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

• Измерительный комплект с зажимом типа "крокодил" для высоковольтных выключателей до 110 кВ длиной 2 м (стандартная комплектация);
• Измерительные комплект с подпружиненными игольчатыми контактами длиной 1,5 м для измерения в шинопроводах и дугогасительных камерах (рекомендован при размещении прибора возле выключателя);
• Измерительные комплекты с зажимами типа "струбцина" для выключателей от 10 кВ до 220 кВ длиной 4,5 м и 6 м (рекомендованы при размещении прибора возле выключателя);
• Измерительные комплекты, которые состоят кабеля с зажимом типа "крокодил" и кабеля с зажимом типа "струбцина" для выключателей от 220 кВ до 750 кв длиной 3 м, 6 м и 9 м (рекомендованы при размещении прибора в люльке подъемника);
• Измерительный кабель для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.

Комплектация микроомметра МИКО-21

Дополнительная комплектация микроомметра МИКО-21 (по заказу): Измерительные кабели при размещении прибора возле выключателя

Дополнительная комплектация микроомметра МИКО-21 (по заказу): Измерительные кабели при размещении прибора в люльке подъемника

Дополнительная комплектация микроомметра МИКО-21 (по заказу)

Характеристики микроомметра МИКО-21
