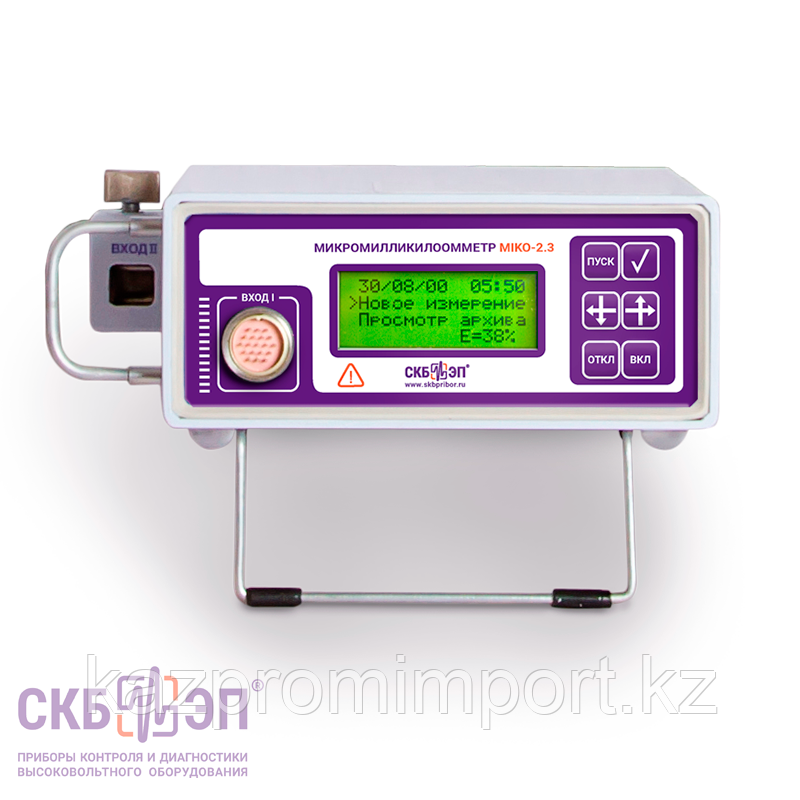

Микромилликилоомметр МИКО-2.3
влево
  • Микромилликилоомметр МИКО-2.3, фото 3
  • Микромилликилоомметр МИКО-2.3, фото 4
  • Микромилликилоомметр МИКО-2.3, фото 5
  • Микромилликилоомметр МИКО-2.3, фото 6
  • Микромилликилоомметр МИКО-2.3, фото 7
вправо

Микромилликилоомметр МИКО-2.3

  • Под заказ
clockОтправка с 18 ноября 2024

Цену уточняйте

+7 (700) 180-08-87
Call-центр

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Описание

4 прибора в одном корпусе: микроомметр, миллиомметр, килоомметр и термометр

МИКО-2.3 является портативной мини-лабораторией, которая предназначена для измерения электрического сопротивления постоянному току и температуры различных частей электрооборудования, т.к. заключает в себя 4 прибора (режима): микроомметр, миллиомметр, килоомметр и термометр.


Охват всех задач измерения электрического сопротивления в электрооборудовании

Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3.

Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 Ω ÷ 105 Ω, а диапазон силы измерительных токов – от 10-3 до 600 А и более. Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр, а это значит, что Пользователю необходимо иметь в своём арсенале от 3 до 4 приборов, что не всегда удобно и выгодно. Ведь увеличение числа приборов - увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.


Режим микроомметр для измерения переходного сопротивлений на самом большом токе до 1000 А в диапазоне 0,1 μΩ ÷ 0,1 Ω

Режим микроомметр предназначен для измерения переходных сопротивлений в диапазоне 0,1 μΩ ÷ 0,1 Ω любых коммутационных аппаратов, а также разборных и неразборных контактных соединений.

Кроме того, данный режим позволяет учитывать особенности измерения с учетом трансформаторов тока (ТТ) в измерительной цепи:

  • подрежим "ТТ-есть";
  • подрежим "ТТ-нет";
  • подрежим ТТ-есть, Тмакс.

Но основные требования к микроомметрам – это всё же обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2,7 кг выдает ток до 1000 А, а также работает от конденсаторной батареи.

В режиме микроомметра прибор имеет архив для сохранения 62 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.

Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".


Режим миллиомметр для измерения сопротивлений постоянному току в диапазоне 100 μΩ ÷ 1 kΩ

Режим миллиомметр предназначен для измерения электрического сопротивления постоянному току в диапазоне 100 μΩ ÷ 1 kΩ в цепях, содержащих индуктивность (трансформаторы, электромагниты, электродвигатели и т.п.).

Кроме того, здесь предусмотрено 2 под режима измерений - измерение сопротивления одиночной и трехфазной обмотки, что позволяет провести автоматические пересчеты.

МИКО-2.3 проводит автоматические пересчеты результатов измерений сопротивлений трехфазной обмотки и выводит следующие данные:

  • расчет относительных отклонений сопротивлений линейных обмоток между собой;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
  • пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

В режиме миллиомметра прибор имеет архив для сохранения 63 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.

Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".


Режим килоомметр для измерения сопротивлений в диапазоне 0,1 kΩ ÷ 300 kΩ

Режим килоомметр предназначен для измерения сопротивлений балластных, шунтирующих, добавочных и иных резисторов с наведённым напряжением до 5 кВ, а также и без наведённого напряжения в в диапазоне 0,1 kΩ ÷ 300 kΩ.


Режим термометр для измерения температуры разных сред в диапазоне -20°С ÷ +120°С

Режим термометр предназначен для измерения температуры масла, воды, воздуха и других неагрессивных сред в диапазоне -20°С ÷ +120°С.


Автоматическая самонастройка к измеряемому объекту

Идентификация каждого из четырёх режимов происходит автоматически при подключении соответствующего измерительного кабеля.


Автономность аккумулятора, малые габариты и вес

Совокупность функциональных и массогабаритных параметров (150х190х75 мм, 2,7 кг) выводит МИКО-2.3 на лидирующие позиции, а вышеуказанные особенности и автономное питание (время заряда от 3 до 5 минут) обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха.

Особенно это актуально для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.


Вариативная комплектация прибора

Одна из особенностей некоторых кабелей МИКО-2.3 это зажим типа "крокодил + струбцина" – это уникальная конструкция, которая не имеет аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

Пожалуй, только у МИКО-2.3 представлен такой большой выбор измерительных кабелей с различными конструктивными особенностями, которые учитывают режим работы прибора, объекты диагностики, а также удобство эксплуатации и крепления:

  • Измерительные кабели для режима микроомметр с зажимом типа "крокодил+струбцина" на ток до 1000 А, 900 А, 500 А и 200 А различной длины и веса;
  • Измерительный кабель для режима микроомметр с двумя игольчатыми контактами;
  • Измерительный кабель для режима микроомметр с одним игольчатым зажимом и одним "крокодил+струбцина";
  • Измерительные кабели для режима миллиомметр с зажимами типа "крокодил+струбцина" или просто "крокодил" для трансформаторов до 500 кВ различной длины;
  • Измерительные кабели для режима килоомметр с зажимами типа "крокодил+струбцина" различной длины.

Характеристики микромилликилоомметра МИКО-2.3

Параметр Значение
Разрешающая способность 0,1 μΩ
Количество цифр на выходе результата измерения 4
Режим микроомметр
Диапазон сопротивления 0,1 μΩ ÷ 0,1 Ω
Точность ±0,2%
Сила измерительного тока 10 ÷ 1 000 А
Время одного измерения:
подрежим "ТТ-нет"
подрежим "ТТ-есть"
подрежим "ТТ-есть", "Тmax"

< 2 с
< 30 с
< 20 с
Режим миллиомметр
Диапазон сопротивления 100 μΩ ÷ 1 kΩ
Точность ±0,2%
Сила измерительного тока 0,5 ÷ 5 А
Время одного измерения от 10 до 900 с
Режим килоомметр
Диапазон сопротивления 0,1 kΩ ÷ 300 kΩ
Точность ±0,5%
Время одного измерения < 3 с
Режим термометр
Диапазон измерений температуры от -20°C до +120°C
Точность ±1,0°C
Общие данные
Питание (встроенная батарея) конденсаторная
Время заряда аккумулятора 5 мин
Встроенная память 100 измерений
Связь с ПК RS-232 и USB
(при использовании переходника)
Дисплей буквенно-цифровой,
6х2,5 см
Потребляемая мощность < 60 Вт
Питание (сетевое напряжение) ~ 100-242 В, 47-63 Гц
= 100-300 В
Габариты 150х190х75 мм
Масса прибора 2,7 кг
Защита от окружающей среды IP20
Диапазон температуры при работе с прибором от -20 °C до +40 °C
Гарантийный период 13 месяцев
Межповерочный период 1 год
Межкалибровочный период 1 год
Язык интерфейса и руководства пользователя русский / английский

Комплектация микромилликилоомметра МИКО-2.3

Наименование Описание
1 Измерительный блок МИКО-2.3
СКБ025.01.00.000
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, подставка для прибора.
2 Зарядное устройство 3У-1А
СКБ023.20.00.000
Для подзаряда аккумулятора прибора во время измерения сопротивления на электрооборудовании.
3 Кабель измерительный микроомметра К162
СКБ023.02.00.000-01
Кабель предназначен/рекомендован для контроля:

- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).

Сечение кабеля 70 мм2. Ток до 900 А. Длина 2,3 м. + 1,1 м.
4 Потенциальный пружинный контакт (черный и красный)
СКБ023.21.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
5 Потенциальный штыревой контакт (черный и красный)
СКБ023.22.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
6 Кабель измерительный миллиомметра К233
СКБ023.07.00.000-02
Кабель измерительный для силовых трансформаторов 110кВ и ниже;
Используется при размещении прибора на крышке трансформатора.

Шпилька ввода до 37 мм. Длина 6,0 м. + 2,0 м.
7 Кабель измерительный килоомметра К322
СКБ023.06.00.000-01
Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 3,4 м.+ 2,1 м.
8 Термометр с кабелем К411
СКБ023.08.00.000
Для измерения температуры масла, воды, воздуха. Длина 1,8 м.
9 Сетевой удлинитель
СКБ023.16.00.000
Для подключения зарядного устройства при размещении прибора на вводе высоковольтного выключателя.
10 Кабель RS-232
СКБ023.11.00.000
Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м.
11 Шунт 75ШСМ МЗ, 75-0,5 Проверка работоспособности в режимах микро- и миллиомметра. Величина 1 мОм ± 0,5%.
12 Эквивалент нулевого сопротивления
СКБ023.15.00.000
Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
13 Сумка для переноски прибора
СКБ123.02.01.000
Удобная и износостойкая сумка, обеспечивающая дополнительную мобильность при эксплуатации прибора.
14 Сумка для комплекта кабелей
СКБ123.02.02.000
Удобная и износостойкая сумка для транспортировки кабелей и комплектующих.

Дополнительная комплектация микромилликилоомметра МИКО-2.3 (по заказу)

Наименование Количество
1 Кабель измерительный микроомметра К161
СКБ023.02.00.000
Кабель предназначен/рекомендован для контроля:

- масляных вв (все на 6, 10, 35 кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).

Сечение кабеля 70 мм2. Ток до 1000 А. Длина 0,9 м. + 0,9 м.
2 Кабель измерительный микроомметра К163
СКБ023.02.00.000-02
Кабель предназначен/рекомендован для контроля:

- масляных вв (У-220, МКП-220, ВМТ-220) с подъемника,
- воздушных вв (ВВ-330Б, ВВБК-110, ВВБК-220, ВВД-220Б, ВВС-220Б, ВВУ-110Г, ВВБМ-110Б, ВВС-110Б, ВВБК-220) и
- элегазовых ВВ (ВГУ-220, ВГУ-330, ВГБ-220, ЗАР2F1, ЗНМ427.07465).

Сечение кабеля 70 мм2. Ток до 500 А. Длина 4,5 м. + 1,0 м.
3 Кабель измерительный микроомметра К164
СКБ023.02.00.000-03
Кабель предназначен/рекомендован для контроля:
- масляных вв (У-220, МКП-220, ВМТ-220) без подъемника.

Сечение кабеля 70 мм2. Ток до 500 А. Длина 3,8 м. + 1,7 м.
4 Кабель измерительный микроомметра К165
СКБ 023.02.00.000-04
Кабель предназначен/рекомендован для контроля:
- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).

Сечение кабеля 70 мм2. Ток до 500 А. Длина 10,0 м. + 1,0 м.
5 Кабель измерительный микроомметра К151
СКБ023.03.00.000
Предназначен/рекомендован для контроля:

- масляных вв (все на 6, 10, 35 кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).

Облегченная версия кабеля К161.
Сечение кабеля 24 мм2. Ток до 200 А. Длина 0,9 м. + 0,9 м.
6 Кабель измерительный микроомметра К152
СКБ023.03.01.000
Кабель предназначен/рекомендован для контроля:

- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).

Облегченная версия кабеля К162.
Сечение кабеля 24 мм2. Ток до 200 А. Длина 2,27 м. + 1,1 м.
7 Кабель измерительный микроомметра К153
СКБ023.03.02.000
Кабель предназначен/рекомендован для контроля:

- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).

Облегченная версия кабеля К165.
Сечение кабеля 24 мм2. Ток до 200 А. Длина 5,0 м. + 5,0 м.
8 Кабель измерительный микроомметра с контактами К121
СКБ023.09.00.000
Со сменными щупами и малыми зажимами "крокодил". Применяется только вместе с одним из кабелей К161÷К165 для измерения сопротивления на любом участке между точками присоединения зажимов "крокодил + струбцина".
Длина 1,8 м. + 1,8 м.
9 Кабель измерительный микроомметра с контактами К154
СКБ023.05.00.000
С двумя игольчатыми контактами. Потенциальный контакт подпружинен. Применяется при невозможности присоединения к объекту кабелями с зажимами «крокодил + струбцина».
Работа вдвоем. Длина 1,1 м. + 1,9 м.
10 Кабель измерительный микроомметра с контактами К155
СКБ023.13.00.000
С одним игольчатыми контактам и одним зажимом «крокодил + струбцина». Потенциальный контакт подпружинен.
При работе одному. Длина 0,9 м. + 2,3 м.
11 Кабель измерительный миллиомметра К236
СКБ023.07.00.000-04
Кабель измерительный для силовых трансформаторов 110 кВ и ниже;
Используется при размещении прибора на земле.
Шпилька ввода до 37 мм. Длина 9 м. + 9 м.
12 Кабель измерительный миллиомметра К238
СКБ023.07.00.000-06
Кабель измерительный для силовых трансформаторов 500кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 37 мм. Длина 6,5 м. + 6,5 м.
13 Кабель измерительный миллиомметра К239
СКБ023.25.00.000
Кабель измерительный для силовых трансформаторов 500 кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 80 мм. Длина 6,5 м + 6,5 м.
14 Удлинитель к миллиомметрам К240
СКБ023.24.00.000
Удлинитель для совместной эксплуатации с измерительными кабелями К238 и К239. В случае размещения МИКО-2.3 на земле (длина 8,5 м).
15 Кабель измерительный миллиомметра К235
СКБ023.23.00.000
Кабель измерительный для электродвигателей, электромагнитов, трансформаторов тока и др.
Длина 3 м.
16 Кабель измерительный килоомметра К321
СКБ023.06.00.000
Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 0,8 м + 0,8 м.
17 Штанга-манипулятор
СКБ010.41.00.000
СКБ010.41.00.000-01
СКБ010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.

Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг).





Информация для заказа
  • Цена: Цену уточняйте
Микромилликилоомметр МИКО-2.3Микромилликилоомметр МИКО-2.3
Под заказ
Цену уточняйте
+7 (700) 180-08-87
Call-центр
