Прибор ВАФ-Т является переносным, электронный измерительный прибор, состоящим из измерительного блока и измерительных клещей. Измерительный блок выполнен в изолированном корпусе из ударопрочной пластмассы.
Прибор обеспечивает измерение напряжения переменного тока двумя пределами 5 и 460 В. Он обеспечивает измерение силы переменного тока с использованием измерительных клещей.
Принцип работы прибора основан на преобразовании сигналов измеряемых величин в частоту или меандр для последующей передачи в микроконтроллер.Измерительный канал содержит два преобразователя напряжение-частота, служащих для непосредственного измерения значений силы тока и напряжения, и два устройства для формирования сигналов для определения сдвига фаз.
Все сформированные сигналы поступают на микроконтроллер, где по программе обработки данных производится их оценка и выбор режима работы на основании установленных приоритетов. Результаты измерений выводятся на дисплей.
| Измеряемый параметр | Ед.изм. | Диапазон измерения | Пределы допускаемой основной погрешности при измерении | |
| относительной | абсолютной | |||
| Действующее значение напряжения переменного тока | В | от 0 до 5 | 3/4 | ±(0,5%+3 мВ) 1) |
| Действующее значение напряжения переменного тока | В | от 6 до 460 | 3/4 | ±(0,5%+0,2 В) |
| Действующее значение силы переменного тока | А | от 0 до 6 | 3/4 | ±(0,5%+2 мА) 1) |
| Частота измеряемого напряжения | Гц | от 45 до 65 | ±0,1 2) | 3/4 |
| Частота измеряемой силы тока | Гц | от 45 до 65 | ±0,1 3) | 3/4 |
| Угол сдвига фаз между напряжением и током | Градус | от -180 до 180 | 3/4 | ±3,6 4) |
где ― Uк (Iк) – конечное значение диапазона измерения напряжения (силы тока),
где ― Uи (Iи) – измеренное значение напряжения (силы тока).
1) При частоте измеряемой силы тока от 49 до 51 Гц.
2) При действующем значении напряжения переменного тока не менее 20 мВ на диапазоне 5 В и 6 В на диапазоне 460 В.
3) При действующем значении силы переменного тока не менее 20 мА.
4) При действующем значении силы переменного тока не менее 20 мА и 20 мВ на диапазоне 5 В и 6 В на диапазоне 460 В.
Пределы допускаемой дополнительной относительной погрешности при измерении действующего значения силы переменного тока при воздействии магнитного поля промышленной частоты напряженностью 30 А/м – ±0,4(Iк /Iи –1) %. Входное сопротивление каналов напряжения на пределе 460 В – не менее 750 Мом, на пределе 5 В – не менее 20 Мом.
Время установления рабочего режима не более 6 с.
Питание:
- от сети переменного тока частотой от 45 до 52 Гц, напряжением (220±44) В
- от встраиваемых источников питания постоянного тока напряжением, 6 В (4 гальванических элемента по ГОСТ Р МЭК 86-1 типа R14P по 1,5 В каждый).
Потребляемая мощность:
- от сети переменного тока – не более 3 В А;
- от встроенного источника постоянного тока – не более 0,5 Вт.
Масса прибора (в сумке) – не более 2,0 кг.
Габаритные размеры прибора (в сумке) – не более 320х100х180 мм,
Условия эксплуатации:
- температура окружающего воздуха от минус 20 до плюс 55 °С;
- относительная влажность воздуха 90 % при 30 °С;
- атмосферное давление от 84 до 106,7 кПа.
Среднее время восстановления работоспособного состояния после установления неисправности – 1 час.
Средняя наработка на отказ – не менее 6000 час.
Средний срок службы – не менее 10 лет.
__________________________________________________________________________________________________
| Наименование | Количество |
| Измерительный блок | 1 |
| Набор измерительных щупов (универсальный) | 1 |
| Измерительные клещи | 1 |
| Сетевой шнур питания | 1 |
| Руководство по эксплуатации | 1 |
| Формуляр | 1 |
| Гальванический элемент питания | 4 |
| Сумка | 1 |

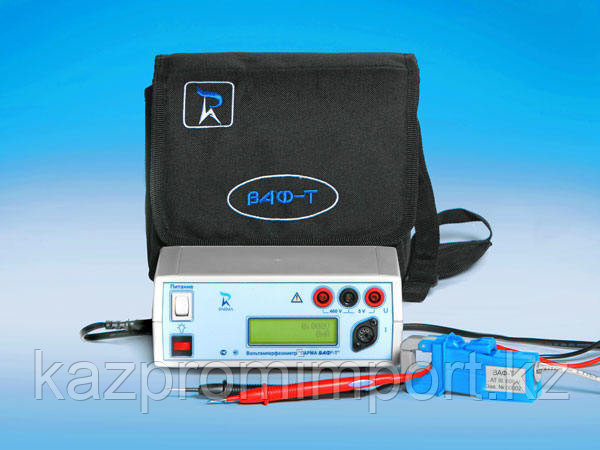

Парма ВАФ-Т - вольтамперфазометр
